本仪器主要用于太阳能超白压花玻璃及超白压花AR镀膜玻璃等散射材料的光谱透射比及有效透射比 TAM1.5等值的测量,主要应用于太阳能超白压花玻璃生产企业、超白压花玻璃AR镀膜企业、太阳能光伏电 池组件生产企业,是我公司研制的压花玻璃检测仪器之一,原型号为GST3,拥有自主知识产权,于 2005年研制生产,已广泛应用于国内外相关企业。2013年我公司参与国际SEMI标准制定,SEMI标准采 用了本仪器的评议数学模型,使之成为符合SEMI标准的测量仪器。
测量对象
-
- 光伏压花镀膜玻璃
-
- 光伏压花原片玻璃

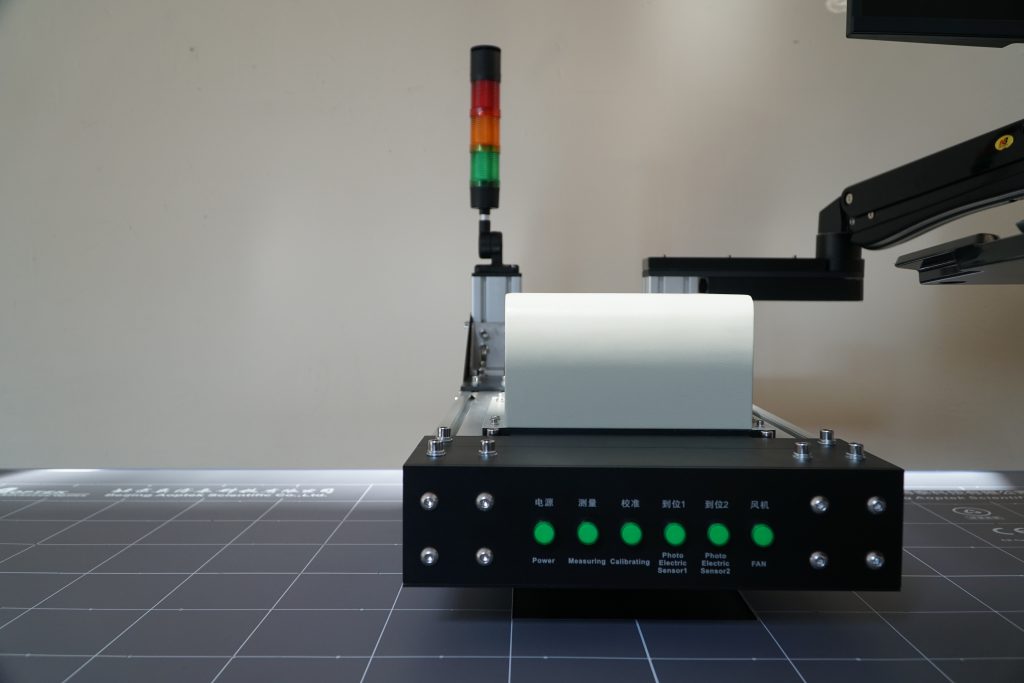

产品特点
-
- 设备采用网络化连接,配置灵活;
-
- 大片玻璃可悬浮于测量台面,人工可轻松移动玻璃;
-
- 可直接带花纹测量,无需抛光;
-
- 自动动态校准技术,设备长时间无漂移;
-
- 特殊光学结构设计,消除抖动及环境杂散光影响;
-
- 镀膜前后光谱曲线可重叠对比,监测增透情况;
-
- 自主开发软件控制系统,丰富的图形化控制显示界面;
-

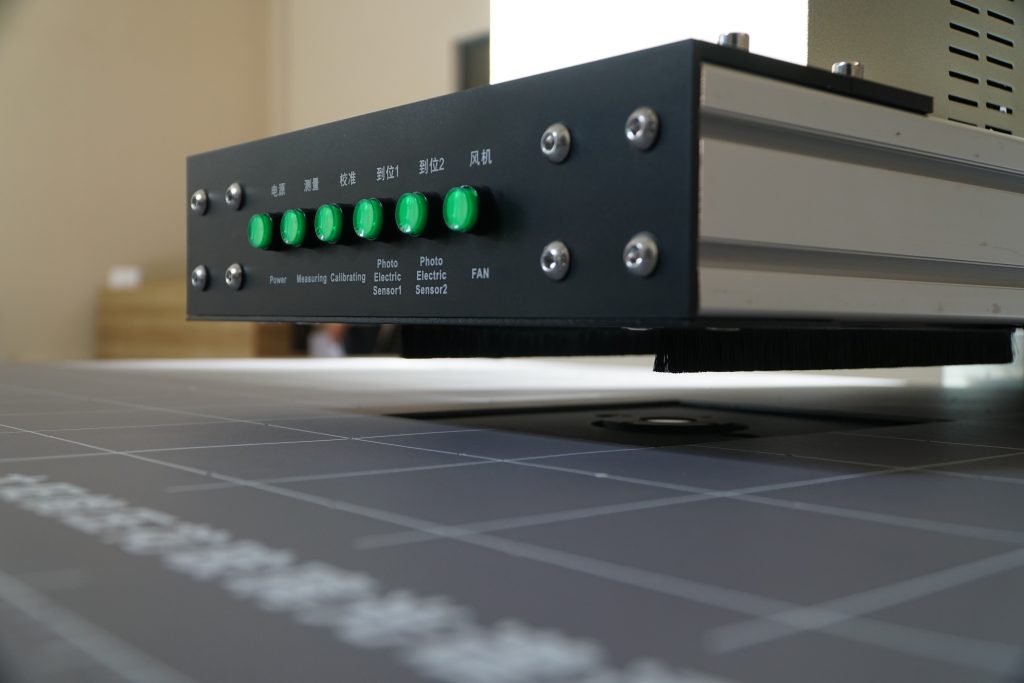

- 系统有自检功能,有故障报警及故障记录;
-
- 系统性能、功能与控制计算机性能无关,用户可升级更换计算机。
仪器功能
-
- 快速的透射光谱测量;
快速测量太阳能光伏玻璃的光谱透射比,计算出TAM1.5、 可见光透射比Y、x、y;L*、a*、b*色差等颜色参数;界 面纵坐标可调节,方便放大观察光谱曲线。可以设置目标 曲线,叠加观察镀膜玻璃的增透情况。
-
- 快速的透射颜色分析;
系统有自动纵向测量以及单点测量功能,具有大、小样品 测量功能;测量点数、时间间隔可根据生产需要进行更 改,测量完成后可自动进行系统校准,显示实时测量的 CIE1931标准颜色空间Y、x、y值和CIE1976标准颜色空间 L*、a*、b*值。
-
- 多功能的质量控制
实时显示每一块玻璃块内光谱透射比等值的曲线分布,并 绘出相应测量结果的历史趋势曲线;丰富的品质分析和报 警阈值设定功能,可根据目标样品设定△Y、△L*、△ a*、△b*、△E、TAM1.5 等品质评判方法和报警阈值。
随着晶硅技术的发展,可见光透射比和平均透过率的表征 方法并不科学,而用有效透光率TAM1.5表征玻璃的透光率 更加科学合理,在算法中融入ASTM-173标准太阳光谱 AM1.5、标准光伏电池能量响应曲线(EQE),更加贴近 实际。
-
- 便携的数据存储与查询;
自动按批号存储数据并管理测量结果。软件提供模糊查询 和精确查询功能,可以按名称查询批号或按日期查询批 号。软件还设有高级查询功能,可按合同号、工程名、膜 代号、膜规格查询数据。光谱数据可以导出给EXCEL软 件进行进一步处理。
-
- 丰富的报告打印功能;
多等级用户设置,对应不同的操作权限;具有丰富的报告 打印功能,可打印颜色参数、光谱曲线、光谱数据、当前 界面、历史数据、历史趋势等。在测量前可填写被测样品 的相关信息,如生产日期、生产批号、玻璃规格型号等, 相关信息可在打印报告中显示。
技术参数
1.测量对象:光伏压花镀膜玻璃光、伏压花原片玻璃;
2.测量几何条件:垂直照明,积分球接收;
3.积分球:Φ100mm;
4.波长范围:380~1100nm;
5.光谱间隔:测量间距1nm,输出间隔5nm;
6.光谱半宽度:3~5nm ;
7.波长准确度:≤0.3nm;
8.测量尺寸:台面尺寸2400x1200mm、 最大可测中心到边部尺寸 700mm;
9.仪器光源:仪器专用卤素灯;
10.输入电源:220VAC 50Hz;
11.最大功率:11.1KW
12.使用环境:使用环境温度:0℃~40℃,使用环境湿度:≤85%RH
13.测量速度:每点每次测量速度≤1000ms(与积分时间有关)
14.校准方式:自动与手动校准
15.仪器尺寸:2100×1450×1950mm(小台面)/2400×1200mm(大台面)
