用于原片透射光谱检测和真空腔室内分布式透射光谱测量。
注：此产品必须配备Filmonitor6000分析基础部分。

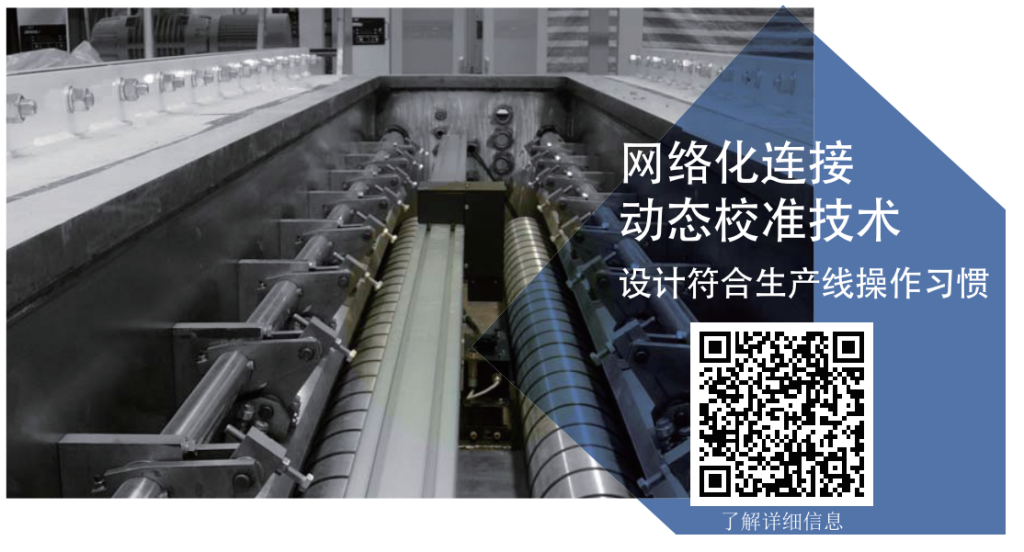

原片透射光谱测量安装于镀膜线的上片清洗后，洁净隔离室内，用于检测镀膜原片的品质及一致性，保证在镀膜工艺稳定时，原片的一致性，在镀膜加工前将不合格的原片挑出，防止由于原片的不一致导致的镀膜色差，避免不必要的原片色差超差造成的废品和生产浪费。这种情况一般发生在使用相同型号不同批号的原片玻璃，尤其是浮法玻璃产品改色后，其灵敏的测试精度，也可以在监测原片是否发霉的情形下，起到相当有效的作用。
真空室内透射光谱测量:
安装在生产线各个关键膜层镀制的真空隔离舱室内，对单银Low-E检测、尤其是更加复杂的双银和三银Low-E低辐射镀膜具有非常重要的作用，多膜层的复杂结构，如果单一膜层发生工艺偏差，如果没有每个膜层的测量，找出原因将是非常复杂和耗时的，真空室内透射光谱测量可以通过对每一层膜光谱的控制，最终可以对Low-E低辐射镀膜的颜色和性能进行严格控制。检测每一层的光谱曲线，并与预设的目标曲线比对，对每层膜的准确控制才能得到优质的镀膜品质，并可以指导生产工艺、新产品的研发以及全面的质量管理，被用户形象的称为真空室内的“眼睛”。
测量对象
- Low-E低辐射镀膜玻璃
仪器功能
- 光谱透射比，Yxy；L*、a*、b*色差等颜色参数；
仪器特点

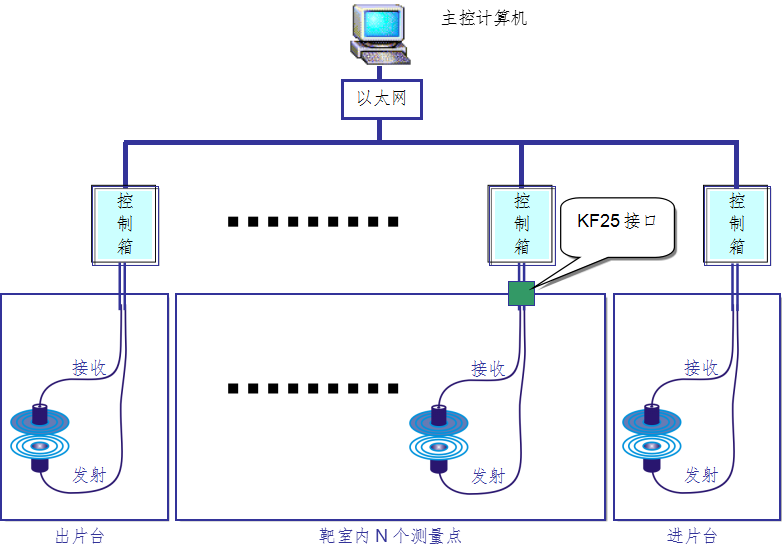

- 设备采用网络化连接，配置灵活
- 自动动态校准技术，设备长时间无检测数据漂移
- 独特的光学结构设计，避免抖动及溅射物飘落污染部件
- 自主开发控制系统，适合镀膜玻璃行业用户使用习惯
- 开放控制接口，可以接受镀膜系统控制参数进行联动与数据存储
技术参数
| 项目 | 参数 |
| 测量几何条件 | 8°/8° |
| 光谱范围 | 380～1000nm |
| 测量方式 | 固定点测量 |
| 波长间隔 | 5nm |
| 光源 | 仪器用卤素灯 |
| 波长准确度 | 优于0.3nm |
| 玻璃厚度范围 | 2-19mm |
| 波长重复性 | 优于0.1nm |
| 测量速度 | 采集一次光谱速度＜200ms，每点测量间隔时间不少于1s |
| 短时间稳定性 | 对同一片玻璃同一点30次连续测量，L，a，b*测值波动＜0.1RMS |
| 长时间漂移 | 关闭仪器或置换光源后，测量同一片玻璃同一点，L，a，b*测值波动＜0.1RMS |
